数据参数

1.最大额定值（Ta=25℃）

参数名称	符号	额定值	单位
集电极-发射极电压	VCEO	20	V
发射极-集电极电压	VCEO	5	V
功耗	Pc	70	mW
工作温度	Topr	-25~+85	℃
储存温度	Tstg	-40~+100	℃

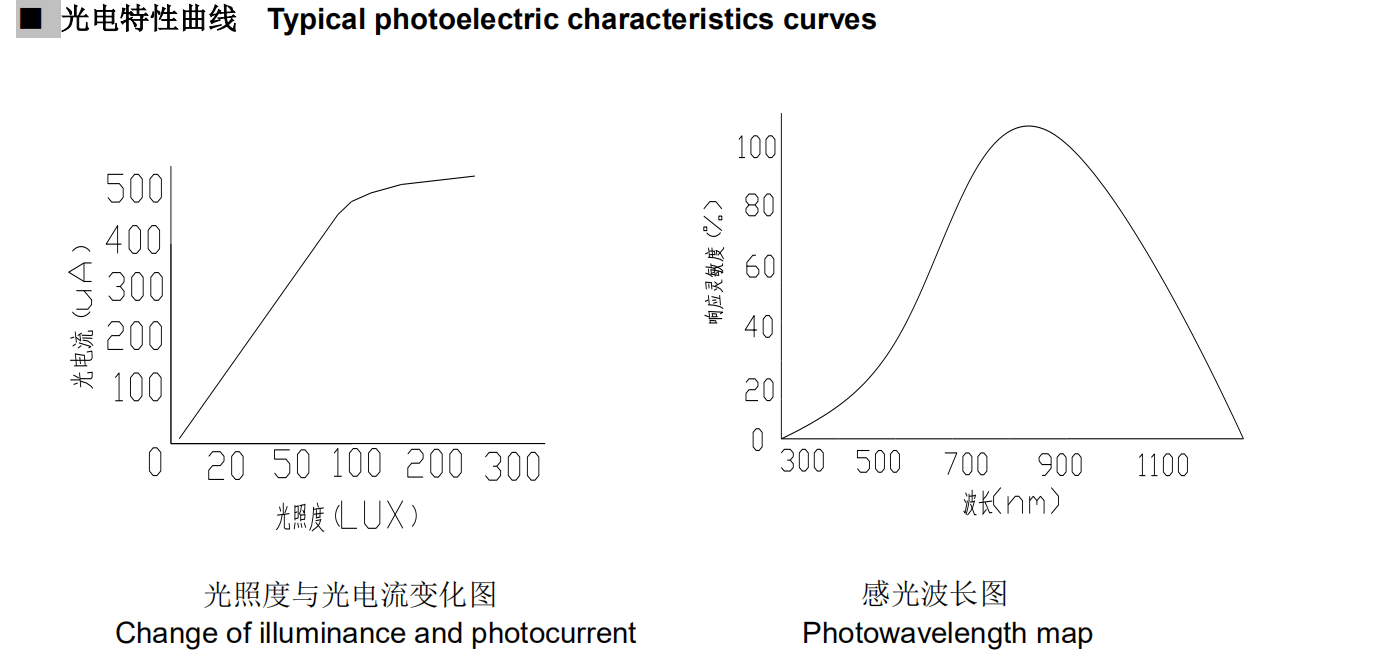

2.光电特性（Ta=25℃）注：测试光源采用2850K 色温LED

参数名称		符号	测试条件	最小值	典型值	最大值	单位
光电流		IL(1)	VDD=5V,EV=10LUX	80	100	120	μA
		IL(2)	VDD=5V,EV=50LUX		300		μA
		IL(3)	VDD=5V,EV=100LUX		500		μA
暗电流		ICEO	VDD=5V,EV=0LUX			0.2	μA
感光峰值波长		λp			850		nm
感光波长范围		λd		450		1050	nm
集电极-发射极电压		Bvceo	IC=100uA Ee=0mW/cm2			70	v
发射极-集电极电压		Bveco	IE=10uA Ee=0mW/cm2			30	v
集电极发射极饱和电压		Vce(sat)	IC=2mA Ee=1mW/cm2			0.4	v
响应时间	开启时间	TR	VCE=5V,IC=1mA RL=10KΩ	25			μs
	关闭时间	TR		30

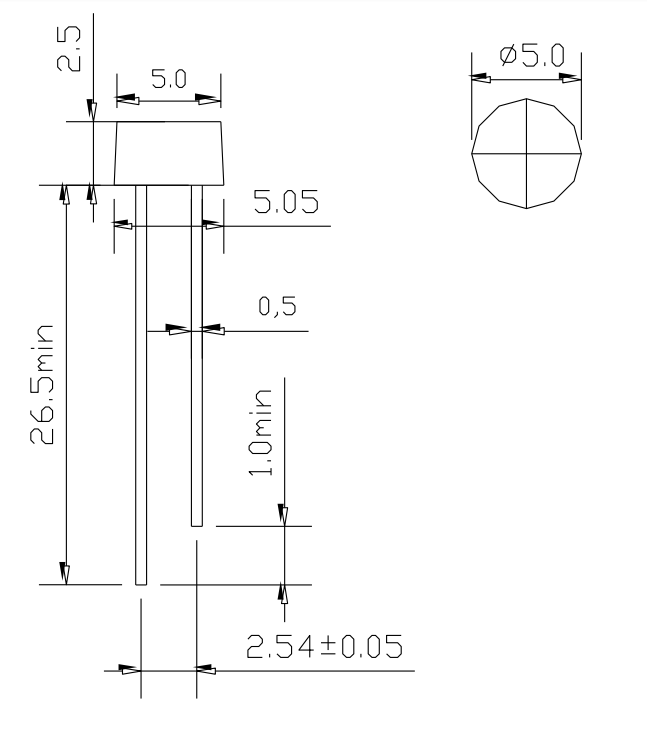

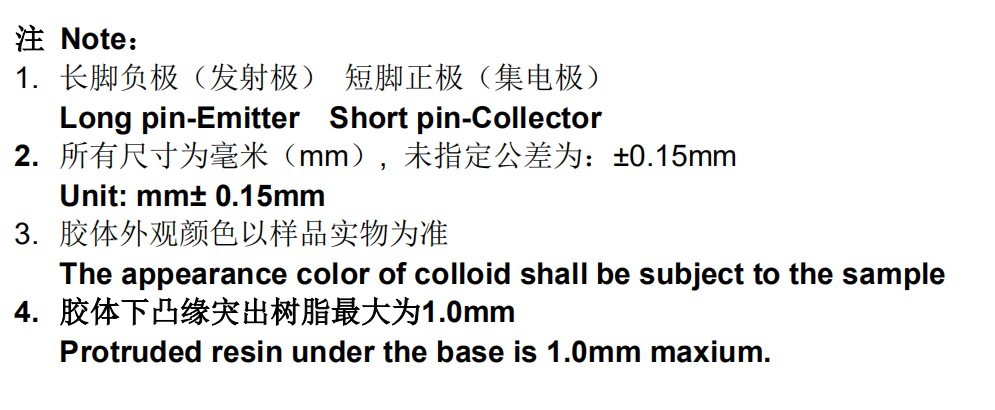

 产品尺寸图
